Hello à tous.

Ce qui va suivre pourrait intéresser surtout les possesseurs de Célica A2 (voire même de T20 avec feux arrière JDM)

Il y a quelques temps, je me suis intéressé aux fonctionnement des feux arrière des voitures US, comme les vieilles Mustang.

À savoir que les feux de STOP et de clignotant sont les mêmes ampoules. Mais lorsque le clignotant est activé puis le STOP en même temps, le clignotement de l'ampoule est inversé (off-on-off-on.. au lieu de on-off-on-off...) et lorsque le STOP n'est pas activé le clignotement est normal.

Un exemple vidéo :


Croyez-moi ça peut paraître tout con, mais étant électronicien je voulais à tout prix connaître ce fonctionnement.

Alors certes, mon schéma ne reflète sûrement pas l'identique de la Mustang car je crois que l'inversion agit sur le commodo de clignotant sur cette dernière.

Mais mon schéma est en fait conçu pour transformer la fonction d'origine sans créer de court-circuit ou devoir trifouiller le faisceau électrique ou les feux eux-même.

Je l'ai donc conçu en harness. (Faisceau d'adaptation réversible).

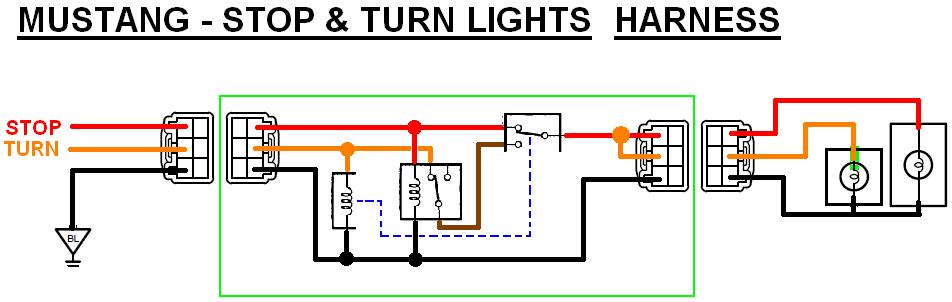

Comme vous le voyez, ce schéma de harness est pour un seul feu et il faut donc en faire deux pour les deux feux. Le hic c'est que cela nécessite deux relais 12V à double-contacts (normal-fermé + normal-ouvert).

Comme je l'ai dit tout à l'heure, cela ne reflète pas l'identique de la Mustang mais au moins ça évite de devoir exploser son commodo de clignotants ipb_lol.gif

Voilà, en espérant que ça intéresse quelqu'un de l'essayer. Je vais personnellement le tenter sur ma ST185CS lorsque j'aurai trouvé des connecteurs de feux arrière :D
